概述

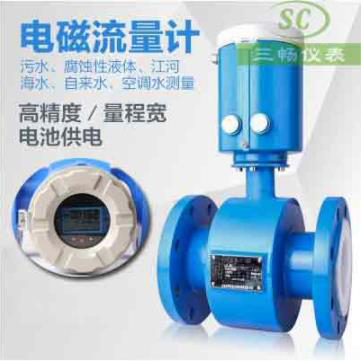

SCLDE-DC型电池供电电磁流量计专为水工业设计,满足城市供水确保准确的水费计算,广泛应用于现场无电源供应场所,如:城市供水、污水处理、水利工程、水政水资源等行业。
SC-LDE型电池供电电磁流量计特殊设计的传感器励磁系统和高性能锂电池供电系统,电磁流量传感器是利用法拉第电磁感应定律制成的,当导电液体沿测量管在交变磁场中做与磁力线垂直方向运动时,导电液体切割磁力线产生感应电势,在与测量管轴线和磁力线相互垂直的管壁上安装了一对电极,该电极把产生的感应电势检出。此感应电势与流量成正比,测出该感应电势就可导出通过传感器的流量。此流量信号(感应电势)输入转换器经放大转换成与流量信号成正比的数字量信号,由此实现流量测量。
二、电池供电电磁流量计的主要技术参数
•公称通径:DN10-DN1200
DN150-DN6000(可选插入式电磁流量计)
•公称压力:0.6~4.0Mpa(特殊压力可以定制)
•精 确 度:±0.2%、±0.5%
•测量范围:0.01~10m/s
•测量介质(电导率):〉20μs/cm
•介质温度:-10℃~160℃
•环境温度:-10℃~60℃
•环境湿度:≤95%(相对湿度)
•供电方式:3.6V/DC内置锂电池供电,连续工作时间5-10年 (3.6V、12V、220V)
•电极材料:316L不锈钢,HC、HB、钛、钽、铂、铱合金
•衬里材料:氯丁橡胶、聚氨脂橡胶、PTFE、F46、PFA
•连接方式:法兰式、插入式、夹持式(可选)
•结构形式:一体型、分体型 (可选)
•防护等级:IP68 、IP65(可选)
•显示方式:LCD大屏幕液晶显示瞬时流量、流速、(压力),正、反向累积总量以及报警提示符
•输出信号:脉冲输出0.0001-10m³/p,频率输出1-1000HZ任意设置(无源光耦输出)
•通讯方式:GSM/GPRS无线数据远传(短信形式数据包)
•GSM/GPRS远程监控管理软件系统: GSM/GPRS远程监控管理软件系统与带远传功能的SC-LDE-DC型电池供电电磁流量计配套使用本系统不仅可以实现流量计数据的接收、存储,还可以实现对流量数据的统计与分析,使用户方便及时的掌控区域内各流量测量点的用水情况
三、电池供电电磁流量计新特点
1、电池供电电磁流量计是专为水工业设计,满足城市供水确保准确的水费计算,广泛应用于城市供水(冷水)、城市取暖(热水)、污水处理、水利工程等行业。不受水质干扰,无缠绕、堵塞现象,几乎无压力损失,可长期可靠连续工作。特别适用于大流量供热。
2、采用特殊设计的传感器励磁系统和智能化的系统,并采用了16位嵌入式超微功耗处理器,全数字量信号处理,工作稳定、测量精度高、抗干扰能力强等特点,实现自动双向流量测量,现场瞬时流量,正反向累计总量显示,自诊断故障报警,GSM/GPRS数据无线远传等功能,用户通过强大的GSM/GPRS远程管理软件系统可实现流量数据的无线远传、存储等功能。并能实现3.6V/12V或220V多路电源的自动切换。
3、在精确计量的基础上,仪表和控制部分集为一体,实现管路的自动切断与接通操作。智能电动调节阀门在开启时动作缓慢,避免了液体流速过快,对仪表本身造成损坏,防止危险事故的发生。阀门的开启需要用户预先付费。当用户余额不足时,系统会自动向用户手机上发送短信,提示用户尽快充值;当用户无余额时,系统自动发送指令,关闭阀门,切断管路。待用户充值后,阀门自动开启,接通管路。
4、电磁流量计是大用水户测量升级的非常佳选择
水是珍贵且不可再生的资源,在提倡节能降耗的今天,它需要被有效的测量和控制。计量的准确和公平,有效的监督和控制,是节约用水、减少浪费的基本手段,供水企业实施准确公正的贸易计量、实现大用户计量和监控,实施区域计量方法减少漏失,是供水企业提高经济效益的非常直接方法。电池供电电磁流量计为达到上述目的提供简单和非常直接手段。
优点
1、微功耗设计,五节 3.6V 锂电池,连续工作 5~10 年,而且更换电池方便。
2、显示器采用 LCD 大屏幕液晶显示器,可显示瞬时流量、流速(管道压力)、正反向累计总量以及报警提示符等多项流量参数。
3、测量管内无可动及阻力部件,不会产生缠绕、堵塞现象,几乎无压力损失,可长期可靠连续工作。
4、测量范围宽:流速测量范围可达 0.05m/s~10m/s。
5、测量精度高:±0.5% ~ ±1.0%。
6、测量稳定:测量精度不受被测介质温度、压力、粘度、密度等物理参数变化的影响。
7、具有脉冲输出及 GSM 无线数据远传的功能。
8、具有数据保存功能,非常多可保存 1000 组流量数据,而且数据存贮时间之隔可任意设置以及数据查询。
